هود لامینار

هود لامینار کلاس ٢ جهت حفاظت ایمنی کاربر و محیط آزمایش، ٧٠ درصد جریان هوای داخل محفظه را پس از گذراندن از فیلتر هپا سیرکوله کرده و ٣٠ درصد هوای مورد نیاز را از محیط تامین میکند که جایگزین هوای خروجی از فیلتر اگزاست می باشد .استفاده از فن استاندارد با قابلیت تنظیم قدرت دهش هوا، کاربر را قادر می سازد تا بتواند درمدت زمان بیشتری از فیلتر هپا استفاده کند .

انواع هود لامینار و عملکرد آنها

انواع هود لامینار (Laminar Flow Hood) بسته به عملکرد و قابلیت های خود به سه کلاس کلی تقسیم بندی می شوند.

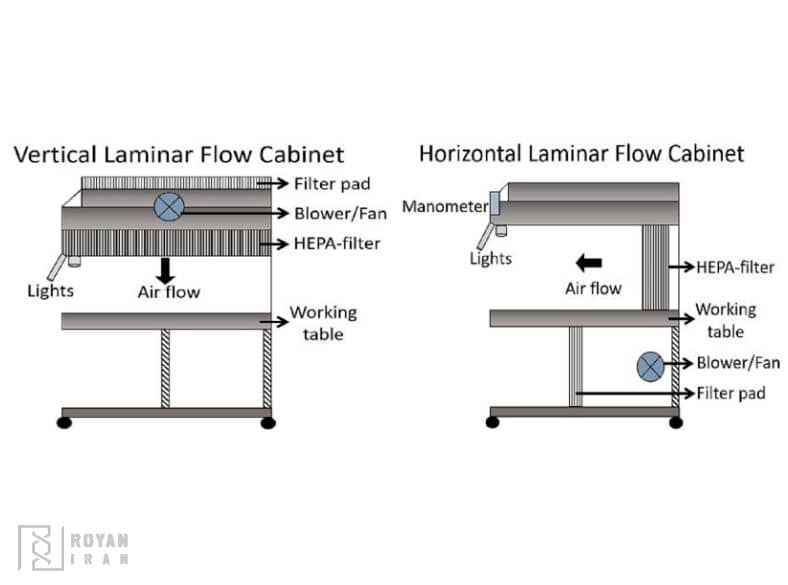

دستگاه هود لامینار وسیله ای است که با ایجاد یک محیط محافظت شده برای کار با نمونه های آزمایشگاهی احتمال آلودگی را برای کاربران، فضای اطراف و نمونه مورد بررسی کاهش می دهد. اصول کار هودهای لامینار بدین صورت است که جریان هوا از طریق یک فیلتر High-Efficiency Particulate HEPA) Air filter) یا Ultra) ULPA Low Particulate Air filter)  تهویه شده و خارج می شود، اما بر اساس تعداد دفعات فیلتر شدن، به سه گروه یا اصطلاحا به سه کلاس تقسیم می شوند. HEPA و ULPA فیلترهایی هستند که از درهم تنیده شدن نامنظم الیاف های فایبرگلاس، پوشال یا حصیر و فشرده شدن آنها ساخته می شود و قابلیت جذب ذرات معلق به ظرافت 0.3 میکرومتر را دارد که این اندازه شامل ویروس ها و بخارات سمی نیز می باشد.

جهت خرید و اطلاع از قیمت های بروز انواع هود آزمایشگاهی با کارشناسان ما در مجموعه رویان ایران تماس بگیرید.

شماره تماس: 6417 814 0912

کلاس بندی هود لامینار بطور کلی به این ترتیب است:

• هود های کلاس یک (class I) که تنها برای محافظت از کاربر دستگاه و محیط اطراف به کار می رود اما از آلودگی نمونه مورد بررسی جلوگیری نمی کند. در هود کلاس یک یا کلین بنچ هوا توسط یک عدد فیلتر تهویه می شود.

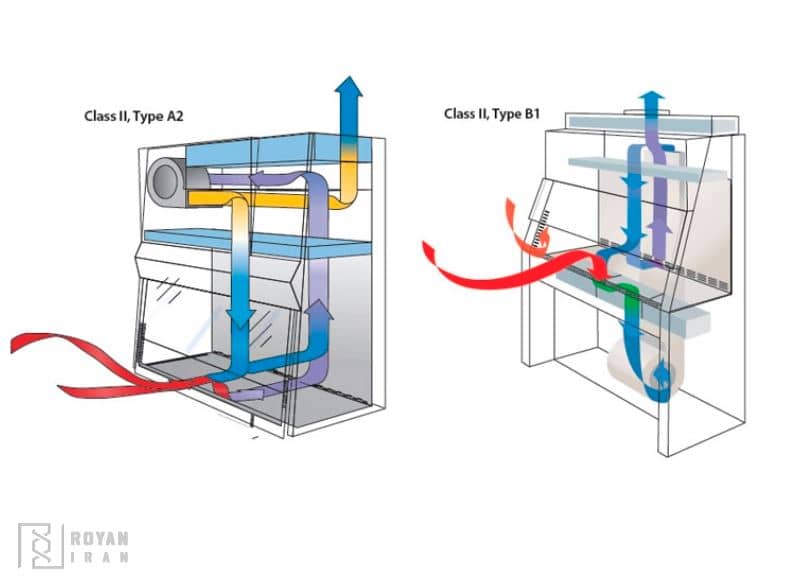

• هود های کلاس دو (class II) که علاوه بر محافظت از اپراتور دستگاه و محیط آزمایشگاه از آلودگی نمونه نیز جلوگیری می کند. هود کلاس 2 با گذراندن هوا از دو عدد فیلتر تهویه را انجام می دهند و به چهار زیرشاخه ی B1,A2,A1 و B2 تقسیم می شوند. تفاوت این زیر شاخه ها در حداقل میزان سرعت ورودی هوا (70 فوت در دقیقه برای زیر شاخه A1 و100 فوت در دقیقه برای سایرین) و سیستم خروجی اگزوز آن ها است. در زیرشاخه های A1 و A2 نیازی به داکت هواکش خارجی برای عبور جریان هوای خروجی وجود ندارد، اما در زیر شاخه های B1 و B2 برای خروج هوای تهویه شده به یک داکت هواکش خارج از هود نیاز خواهد بود.

• هود های کلاس سه (class III) یا Class III Biosafety cabinet که به آنها Glove Box هم گفته می شود با سه فیلتر بالاترین درجه امنیت در کار را دارد.این دسته از هود ها یک محفظه کاملا ایزوله دارند و نمونه ها از طریق یک اتوکلاو دو در یا یک مخزن شیشه ای وارد این محفظه خواهند شد. همچنین از طریق دو دستکش که امکان کار زیر این هود را فراهم می کند از تماس نمونه ها با پوست جلوگیری می شود.

در آزمایشگاه های تشخیص طبی و تحقیقاتی بر اساس نوع آزمایش ها و نمونه ها ودرجه نیاز به محافظت یا Biosafety level می توان هود مناسب را انتخاب کرد. همچنین جهت مقایسه روش کار هود کلاس ۲ و هود شیمیایی می توانید مطلب تفاوت هود لامینار و هود شیمیایی را مطالعه بفرمائید.

از جمله کاربرد های هود جریان آرام خطی می توان به موارد زیر اشاره کرد:

• برای کشت نمونه های مشکوک به باکتری های معمولدر آزمایشگاه تشخیص طبی ( هود های کلاس دو )
• برای بررسی آئروسل ها مانند مایکوباکتریوم توبرکلوزیس و سایر نمونه ها با درجه نیاز به بایو سیفتی بالاتر  (هود های کلاس سه)
• در صنعت ساخت بافت های هادی الکتریسیته
• کشت سلول
• کشت بافت گیاهی ( هود کلاس II : B2)
• آماده سازی وسایل درمان وریدی
• بازیابی داده های کامپیوتری
• سایر مواردی که نیاز به Clean room نیاز دارند.

ویدئو هود کلاس ۲ و ارائه جزئیات آن

اجزای سازنده هود لامینار فلو کلاس ۲

اساس کلی انواع هودهای لامینار (هود جریان آرام خطی) دستگاه شامل  موارد زیر است:

• محفظه اصلی کار که عموما از جنس استیل ضد زنگ ساخته شده ودارای مجموعه ای از کانال ها است که داخل کابینت فشار منفی ایجاد می کنند.
• لامپ UV برای استریل سازی
• درب محافظ متحرک و یا ثابت شیشه ای
• سیستم هشدار و صفحه کلید های کنترل دستگاه
• موتور الکتریکی
• فیلتر ها ی HEPA یا ULPA

در هود های کلاس سه به این اجزا مخزن انتقال نمونه و دستکش های محافظ نیز اضافه خواهند شد.

 روش کار با دستگاه هود آزمایشگاهی

روش کار با انواع هود لامینار آزمایشگاهی (Biosafety cabinet) پیچیده نیست و راه اندازی آن به وسیله کلید های موجود بر روی صفحه کنترل صورت می گیرد. این کلید ها شامل موارد زیر هستند:

• کلید روشن و خاموش کردن کلی هود
• کلید کنترل موقعیت درب محافظ
• کلید روشن و خاموش کردن فیلتر ها
• کلید روشن و خاموش کردن لامپ UV

هر کاربر می تواند با توجه به ویژگی های فیزیکی خود موقعت صحیح برای کار کردن در زیر هود را انتخاب کند. این موقعیت بایستی از نظر ارگونومیک صحیح باشد ( برای جلوگیری از آسیب های جسمی). موقعیت نشستن کاربر نباید به گونه ای باشد که در جریان هوای یکنواخت ورودی و خروجی در هود اختلال ایجاد شود، همچنین حرکات دست کاربر در زیر هود و جا به جایی نمونه ها بایستی به آرامی صورت پذیرد زیرا تحرک سریع و زیاد باعث اختلال در سیستم جریان لامینار و عدم فیلتراسیون صحیح می شود.

نگهداری و ایمنی هود در محیط آزمایشگاه

نگهداری هود لامینار فلو اگر با آموزش صحیح روش کار با هود همراه باشد می تواند به طول عمر دستگاه کمک کند. به هر حال توجه به موارد زیر بایستی در موقعیت قراردهی هود رعایت شوند:

• هود بیولوژیک نباید در نزدیکی جریان و یا سیستم تهویه باشد. همچنین، در کنار هودهایی با کاربری دیگر مثل هود مواد شیمیایی نصب نشود.
• تاسیسات لازم از جمله سیستم برق و گاز باید نزدیک به هود بشد و از نظر ایمنی کاملا کنترل شود. )عدم نشت در اتصالات گازی و پریز برق با اتصال زمین( برای هود های کلاس دو از گروه Bوهود کلاس 3 باید ابزار هایی مانند دریچه تنظیم کننده که جریان هوا را کنترل و تنظیم می کند و یک کانال کشی بیرونی نیز در نظر گرفته شود.
• تراز متناسب با وزن هود که به کاربر اجازه کاربری آسان را بدهد، ارتفاع مناسب سطح کابینت، صاف و تراز بودن زمین برای قرار گرفتن هود ضروری است.
• عملکرد هود بایستی سالیانه با استادارد سازمان ملی بهداشت NSF49 تطبیق داده شود.
• جهت استفاده بهینه از هود و امنیت کارکنان و محیط، پرسنل بایستی آموزش های لازم را دیده باشند. هر فرد قبل از استفاده از هود بایستی دست و ساعد ها را با صابون شسته و لباس محافظ )برای مثال روپوش آزمایشگاه با آستین بلند، عینک ایمنی و دستکش( به تن داشته باشد.
• همچنین پیش از آغاز و پس از پایان کار بایستی سطوح داخلی را با اتانول 70 درصد، یا مواد ضدعفونی کننده مشابه که برای استیل خورنده نباشند، تمیز کرد.
• قبل و بعد از کار زیر هود بایستی هواکش 5 دقیقه روشن باشد.
• در حین کار از پوشاندن شیار های روی سطح کار جلوگیری نموده و وسایل را حد اقل 17 سانتی متر دورتر از شیار های جلویی قرار دهید. اقداماتی که امکان ایجاد آلودگی دارند را در قسمت عقب سطح کار انجام دهید و از روشن کردن شعله و استفاده از فندک زیر هود خودداری نمایید زیرا این ابزار منجر به سوختن و اختلال در عملکرد فیلتر خواهند شد.
• در پایان کار سیستم تهویه و لامپ را خاموش کرده و لامپ UV را روشن کنید.
• در صورت نشتی و یا ریختن مواد در حین استفاده، هود نباید خاموش شود و تمام وسایل و اشیای آلوده باید ضدعفونی شوند تا از انتشار آلودگی جلوگیری شود.
• پیش از انجام کارهای زیر هود ایمنی باید ضدعفونی شود.
• باز کردن قسمت های داخلی هود
• تعویض فیلتر های هود جریان آرام
• انجام آزمایش داخل هود
• پیش از انجام آزمایش های تاییدی ( certification tests)
• زمانی که هود لامینار با عوامل بیولوژی گروه خطر سطح 2 یا 3 مورد استفاده قرار گرفته است
• پیش از جابه جایی هود به محل دیگر
• پس از ریختن مواد با سطح آلودگی بالا
• بهترین و مناسب ترین روش ضدعفونی کلی دستگاه باید توسط فرد مسئول ایمنی صنعتی و خطرهای شغلی تعیین شود. در استاندارد NSF49 استفاده از پارا-فرمالدیید دپلیمریزه (depolymerized paraformaldehyde) برای ضدعفونی کامل هود ایمنی توضیح داده شده است و فقط پرسنلی که آموزش های لازم را دیده اند، باید این مراحل را انجام دهند.
• زمان تعویض فیلترها به میزان استفاده از هود و سیستم تهویه آزمایشگاه بستگی دارد.اگر سیستم مناسب کنترل گرد و خاک در آزمایشگاه وجود داشته باشد،فیلتر برای چند سال کار می کند.

کنترل کیفی و مراقبت های دوره ای هود کلاس ۲

به استثنای نگهداری قسمت های داخلی که نیاز به افراد آموزش دیده دارد، مراقبت کلی ایمنی انواع هود لامینار آزمایشگاهی که توسط کاربران صورت می گیرد به شرح زیر است:

مراقبت های روزانه وهفتگی:

• سطح داخلی و سطح کار هود را با الکل اتیلیک 70% ضدعفونی کنید.
• با محلول تمیز کننده معمولی پنجره جلو و سطح لامپ UV را تمییز کنید.
• عدد های مانومتر و یا صفحه نمایش و سیستم هشدار را کنترل کنید که ممکن است نمایانگر فشار کم درون فیلتر یا اختلالات دیگر باشد. عدد مانومتر و سایر اطلاعات از جمله تاریخ کنترل را درجدول کنترل کیفیت ثبت نمایید.

مراقبت های ماهیانه:

• سطح خارجی هود مخصوصا قسمت جلو و بالای آن را با یک دستمال مرطوب تمیز کنید.
• قسمت های پایین هود را با الکل 70% و یا هر مایع ضدعفونی کننده مناسب تمیز کنید.
• پیچ های کنترل را بررسی نمایید و از صحت عملکرد آنها مطمئن شوید.

مراقب های سالیانه:

• مراحل تایید عملکرد را بر اساس استاندارد NSF49 انجام دهید.
• تعویض سالیانه لامپ UV. برای تعویض لامپ UV هود را روشن کنید و برای 5 دقیقه بگذارید کار کند و پنجره جلو را تا آخرین حد بالا ببرید. پس ازضدعفونی کردن قسمت جلوی سطح کار و لامپ UV اتصال سیم برق هود را خاموش کنید. اتصال لامپ UV را با چرخش 70درجه قطع کرده و سپس لامپ را جایگزین نمایید.
• بعضی از سازندگان لامپ را روی صفحه قسمت جلوی هود ایمنی جاسازی کرده اند. در این مدل ها، لازم است که ابتدا پیچ این صفحه باز شود تا محل جایگزین کردن لامپ تعیین گردد. بعد از باز کردن صفحه جلو، لامپ مطابق مراحل ذکر شده تعویض و جایگزین می شود.
• روش نگهداری ماهانه را تکرار کنید.
• جهت کنترل کیفی هود از نظر میکروبی بایستی بعد از ضدعفونی کردن دو محیط کشت بلاد آگار و EMB را بصورت در باز داخل هود به مدت 27 دقیقه قرار می دهیم . بعد از انکوبه کردن 22 ساعته محیط کشتها، رشد 3 کلنی مجاز میباشد و اگر بیشتر از این مقدار باشد باید دستگاه دوباره کنترل شود و در صورت اطمینان از وجود آلودگی ضد عفونی کلی و یا تعوض فیلتر صورت بگیرد.
• جهت کنترل کیفی فیلتر هپا از نظر میکروبی یک نمونه میکروبی مشخص را داخل هود قرار داده و فن را روشن میکنیم ومحیط کشت را بصورت در باز بالای اگزوز هود نگه می داریم که بعد از انکوبه 22 ساعته نباید هیچ کلنی رشد کند.

جهت خرید و اطلاع از قیمت های بروز انواع هود کلاس ۲ با کارشناسان ما در مجموعه رویان ایران تماس بگیرید.

شماره تماس: 6417 814 0912

سوال های متداول در مورد هود لامینار

کاربرد هود لامینار چیست؟

کاربرد اصلی هود کلاس ۲  ، حفاظت از کاربر و محیط آزمایش و محیط زیست از آلودگی های عفونی می باشد. بسته به کلاس هود لامنینار میزان محافظت از کاربر و محیط آزمایش و محیط زیست متفاوت خواهد بود

تفاوت هود شیمی و هود لامینار در چیست؟

هود شیمی تنها از کاربر در برابر آلودگی محافظت می کند و هوای داخل هود را به محیط تخلیه می کند، اما هود کلاس ۲ علاوه بر کاربر از محیط آزمایش برای جلوگیری از عوامل مخرب محافظت می کند. هود لامینار برای کار های حساس و میکروبی و باکتریایی می باشد اما هود شیمی، محیطی برای انجام واکنش های اسیدی می باشد.

هود لامینار چگونه از محیط و کاربر محافظت می کند؟

هود آزمایشگاهی با بهره گیری از فیلتر هپا H13 و لامپ یووی تایپ سی جهت ضد عفونی و میکروب کشی از کاربر و محیط محافظت می کند.

نصب هود لامینار چگونه است؟

هود های لامینار نیاز به نصب ندارند، جعبه های مدولاری هستند که از همان ابتدای کار، آماده شروع به کار و استفاده می باشند.

آپشن های مختلف هود لامینار چیست؟

هود های لامینار دارای تایمر دیجیتال لامپ یووی هستند و دارای کانتر و شمارنده عمر فیلتر هپا هنگام روشن شدن فن سانتریفیوژ می باشند. آپشن اختیاری هود های لامینار، درب بالابر برقی و دستی می باشد.

هود لامینار دست دوم را از کجا تهیه کنیم؟

هود های لامینار یک جز مهم دارند، آن هم فیلتر هپا می باشد، اگر هود های لامینار دست دوم خریداری می کنید باید، فیلتر را تعویض کنید. حواستان باشد قیمت هود کلاس ۲ دست دوم باید نصف قیمت نو دستگاه باشد و آنرا از دیوار و یا شیپور و یا در سایت های آگهی تجهیزات آزمایشگاهی تهیه کنید. رویان ایران برای شما یک راه دیگر در نظر گرفته است، آن هم راهکار ساخت هود است. در گوگل ساخت هود لامینار را جست و جو کنید و از سایت رویان ایران روش ساخت هود کلاس ۲ و کلاس ۱ را مشاهده کنید و هر مشکلی داشتید با کارشناس ما تماس بگیرید: 09128146417
